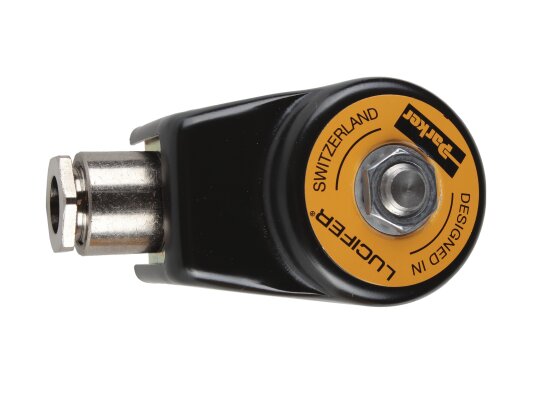

Parker Lucifer (Швейцария) – производственное подразделение американской корпорации Parker Hannifin, специализирующейся на технологиях движения и управления. Ключевой продукт европейского предприятия – запорно-регулирующая арматура, включая газовые электромагнитные клапаны. Электромеханические устройства предназначены для установки в системы отопления и обеспечения безопасной и экономичной подачи газа, в соответствии с заданными рабочими параметрами.
В статье рассматриваем критерии, по которым выбирают газовые клапаны Parker Lucifer с электромагнитным (соленоидным) приводом. Также приводим алгоритм быстрого подбора модели, предлагаемый производителем.
Основные технические характеристики
Как любую трубопроводную арматуру, модель газового клапана выбирают в зависимости от ее рабочих параметров. Физические величины должны отвечать требованиям эксплуатации. Это позволит подавать нужное количество топлива, воспринимать действующие нагрузки, стабильно и правильно работать системе.
Электромагнитные газовые клапаны выбирают, с учетом ряда технических характеристик:
- Пропускная способность
- Рабочее давление
- Напряжение электропитания
Пропускная способность зависит от диаметра проходного сечения клапана. При увеличении этого размера, арматура пропускает большее количество газа в единицу времени.
Выбирая модель, нужно учитывать газопотребление конкретного оборудования, с которым непосредственно связан клапан. При этом рекомендовано выбирать арматуру с пропускной способностью больше, чем максимальный расход установки, примерно на 20 %. Это исключит работу клапана на пределе возможностей и предупредит некорректное функционирование.

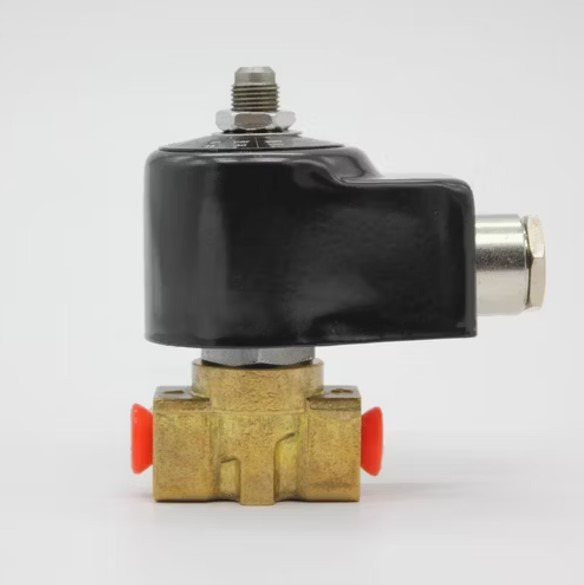

Рабочее давление – второй по важности параметр, на который следует обращать внимание. Он указывается одним из первых в паспорте арматуры. Например, газовый клапан Parker Lucifer 121G2523 рассчитан на диапазон до 30 бар, тогда как модель Parker Lucifer VE 131 IV допускает значения до 25 бар.
Аналогично пропускной способности, рабочее давление не должно быть на пределе возможностей. Стоит принять во внимание потенциальные скачки давления в газопроводе. Поэтому клапан лучше выбирать с запасом по этому параметру. Зачастую есть смысл предусмотреть 30-процентное превышение.
Напряжение электропитания должно отвечать характеристикам соленоидной катушки, в комплекте с которой поставляется арматура. Газовые клапаны Parker Lucifer, оснащенные электромагнитным приводом, рассчитаны в основном на напряжение 220–230 В~, 50/60 Гц.
Условия эксплуатации газовой арматуры
Условия, в которых будет работать клапан, крайне важно учитывать при выборе модели. Это напрямую влияет на его работоспособность. Так, газовая арматура, предназначенная для общепромышленного применения, будет ненадежна при установке на сложных объектах. Более того, ее использование запрещено с точки зрения безопасности.
К основным эксплуатационным факторам выбора относятся:
- Уровень влажность в рабочей зоне
- Концентрация пыли в воздухе
- Температура окружающей среды
Требования, которым должен соответствовать клапан по пыле- и влагостойкости, задаются, исходя из конкретных условий в месте установки. Оценивается, есть ли вероятность обрызгивания, воздействия прямой водной струи. Не менее важен уровень запыленности на объекте и его отнесение к пожаро- или взрывоопасным.
Чтобы сориентироваться, какая модель подойдет по требованиям эксплуатации, необходимо учитывать класс IP. Чем он выше, тем более защищенным от влаги и пыли будет клапан. Например, газовый клапан Parker Lucifer 321F2523 в исполнении IP44 защищен от проникновения твердых частиц размером 1 мм и более, а также от сплошного обрызгивания водой. Более надежный вариант, такой как модель Parker Lucifer GM 120.8 с классом IP65, полностью пыленепроницаемый и способен выдерживать действие струи. Поэтому хорошо защищенная арматура незаменима на потенциально опасных объектах.
Диапазон температуры также важен при выборе арматуры. Ее указывают в паспортных данных каждой модели. Изделия Parker Lucifer рассчитаны на расширенное применение и допускают установку в помещениях с температурой 0…+60 °C. Температурный параметр газовой среды может быть гораздо выше, например, составлять 100–120 °C.
Принцип срабатывания газового клапана
Выбирая газовую арматуру с электромагнитным приводом, необходимо учитывать первоначальное положение седла клапана. Базовая установка может предусматривать режим «открыто» или «закрыто». Первый вариант предполагает открытое начальное положение затвора и мгновенное приведение в закрытое состояние при подаче напряжения на соленоид. То есть проход перекрывается, и движение газа прекращается. При снятии напряжения, подача газового топлива возобновляется.
Нормально закрытая арматура действует с точностью до наоборот. Электропитание инициирует открытие затвора для свободного прохода газа, а его отключение приводит к остановке подачи.
Алгоритм подбора модели
Для более быстрого и простого выбора подходящего электромагнитного клапана компания Parker Lucifer предложила пошаговую схему действий. Ею удобно пользоваться, при наличии на руках каталога продукции. Алгоритм выглядит следующим образом:
- Определить необходимый тип клапана – двух-, трехходовой и так далее
- Выбрать область применения и перейти в соответствующий раздел, где находится обзорная таблица
- Последовательно переходя по столбцам сводной таблицы слева направо, выбрать тип привода, затем материал корпуса, принцип срабатывания, параметры соединения, размер условного прохода и максимальное давление
После того как все параметры в обзорной таблице определены, необходимо перейти на страницу, указанную в последнем столбце. В подразделе находятся детальные данные по выбранному варианту, а также информация (кодировка) для заказа. Благодаря структурному подходу производителя, процесс выбора модели занимает минимум времени, при условии полного понимания индивидуальных потребностей применения.
