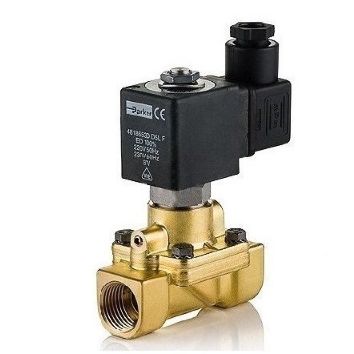

Неправильная настройка или отсутствие регулировки устройства приводит к целому ряду последствий: нестабильной работе горелки, повышенному расходу энергоресурса, неполному сгоранию топлива, образованию сажи, перегреву или, наоборот, недостаточному нагреву теплоносителя. Кроме того, это увеличивает риск аварийной ситуации, связанной с утечкой газа или воспламенением в топочной камере. Поэтому корректная настройка и регулировка газового клапана крайне важны для безопасной, эффективной и экономичной работы котла.
В статье рассматриваем пошаговую схему настройки газового клапана котельной установки. Вместе с тем стоит учитывать, что устройства разных моделей могут иметь собственные специфические особенности регулирования.
Подготовка к настройке
Перед началом любых работ необходимо обеспечить полную безопасность:
- Отключить котел от электропитания
- Перекрыть подачу газа
- Убедиться в наличии хорошей вентиляции
Помимо этого, нужно подготовить набор рабочих инструментов и контрольно-измерительные приборы: манометр, мультиметр, шлицевые отвертки, анализатор дымовых газов, техническую документацию на газовый клапан и котлоагрегат.
Важно. Работы по настройке должны проводиться исключительно квалифицированным специалистом с допуском к газоопасным работам. Газовые клапаны имеют различную конструкцию, в зависимости от модели котла, поэтому необходимо учитывать техническую специфику оборудования.
Проверка давления газа на входе
Перед регулировкой клапана необходимо измерить давление газа на входе:
- На корпусе клапана найти сервисный штуцер "IN" (входное давление)
- Подключить манометр
- Открыть газовый кран и включить подачу газа
- Зафиксировать статическое и рабочее давление (при работающей горелке)
Статическое давление должно соответствовать нормам, указанным в паспорте котла. Чаще всего для природного газа это 18–25 мбар. При недостаточном давлении дальнейшая настройка клапана нецелесообразна, необходимо устранить проблему с подачей газа.
Установка минимального давления газа на выходе
Эта характеристика определяет количество газового топлива, подаваемого на горелку при минимальной мощности котла. Порядок действий:
- Подключить манометр к сервисному штуцеру "OUT" (выходное давление)
- Ввести котел в режим минимальной мощности вручную или с помощью сервисного режима, согласно инструкции
- Регулировочным винтом «min» (обычно находится под крышкой) выставить давление в соответствии с паспортными данными. Как правило, для природного газа параметр находится в пределах 3–5 мбар
Правильно установленное минимальное давление исключает срыв пламени при переходе на малую мощность и обеспечивает стабильное горение.
Настройка максимального давления газа на выходе
Настройка максимального давления важна для корректной работы котельного оборудования на полной загрузке. Для этого необходимо:
- Ввести котел в режим максимальной мощности
- Наблюдая за показаниями манометра на выходе, вращать регулировочный винт «max» до достижения значения, рекомендованного производителем; как правило, составляет около 10–13 мбар для природного газа
Важно соблюдать точность, поскольку чрезмерное давление приведет к неэффективному сгоранию топлива и перегреву теплообменника.
Проверка плавности регулировки модуляции
Для котлов с модулируемой горелкой необходимо проверить корректность перехода между минимальной и максимальной мощностью, для этого:
- С помощью сервисного режима или термостата имитировать изменения тепловой нагрузки
- Убедиться, что давление на выходе плавно изменяется без скачков и провалов
Если предусмотрено конструкцией клапана или управляющей электроникой, необходимо скорректировать характеристики модуляции.
Контроль состава дымовых газов
После настройки давления, обязательна проверка параметров сгорания с использованием анализатора. Нужно измерить уровень СО₂ и О₂ в продуктах сгорания. При этом СО₂ должен находиться в диапазоне, указанном производителем, обычно 8,5–10 % для природного газа. Уровень CO (угарного газа) также не должен превышать безопасных значений.
При выявлении отклонений, необходимо скорректировать подачу воздуха или газа. Этот этап позволяет убедиться, что горение происходит с высокой эффективностью и минимальными выбросами вредных веществ.
Фиксация настроек и герметизация
После завершения всех регулировок необходимо:
- Зафиксировать регулировочные винты (при наличии фиксаторов)
- Установить и плотно закрыть все крышки клапана
- Проверить герметичность соединений с помощью мыльного раствора или течеискателя
После этого нужно снять все подключенные сервисные приборы.
Итоговая проверка работы котла
На этом этапе проводится комплексная диагностика работы котла, после произведенных регулировок. Основные действия включают:
- Тестирование всех режимов мощности
- Визуальный контроль пламени
- Проверка параметров теплоносителя
- Анализ работы систем безопасности
- Повторное измерение дымовых газов
- Проверку устойчивости запуска и остановки
- Сравнение текущих показателей с технической документацией
Итоговая проверка позволяет гарантировать, что котел работает в оптимальных условиях, после вмешательства в систему подачи газа. Только после комплексного анализа всех рабочих параметров, подтверждения соответствия техническим нормам и исключения любых признаков нестабильности, можно считать работы завершенными.
