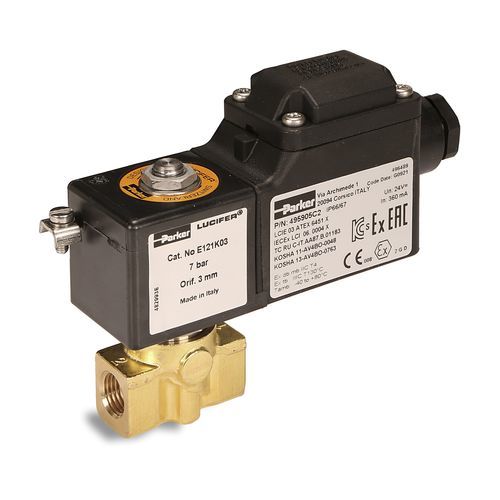

Конструкция соленоидного клапана Parker Lucifer - из чего состоит клапан
Соленоидные клапаны Parker Lucifer известны своей надежностью, долгим сроком службы и продуманной конструкцией, которая обеспечивает стабильную работу даже в сложных промышленных условиях.
Основой конструкции является латунный или нержавеющий корпус, внутри которого размещается отверстие (седло), через которое проходит поток рабочей среды – газа, воды, воздуха или масла.
В верхней части клапана находится электромагнитная катушка – соленоид, создающий магнитное поле при подаче напряжения. Катушка намотана на корпус из термостойкого полимера и защищена герметичным внешним кожухом. При возбуждении соленоида, магнитное поле поднимает подвижный якорь-плунжер, расположенный в направляющей трубке (трубке клапана).
Внутренняя трубка якоря выполнена из ферромагнитной нержавеющей стали, обеспечивающей высокую магнитную проводимость и устойчивость к давлению. Сам плунжер снабжен уплотнением. Именно это уплотнение перекрывает или открывает проходное отверстие.
Ключевым элементом также является возвратная пружина, которая возвращает плунжер в закрытое положение при отсутствии питания. Пружина рассчитана так, чтобы обеспечить надежное закрытие, но при этом не препятствовать быстрому открытию под воздействием электромагнитного поля.
